Nortec 600渦流探傷儀

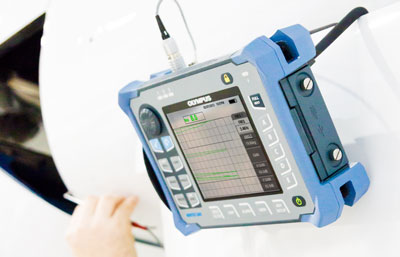

 Olympus在這款袖珍便攜、堅固耐用的新型NORTEC 600儀器中匯集了高性能數字電路和渦流探傷方面的先進技術。NORTEC 600帶有清晰明快的5.7英寸VGA顯示屏，并具有全屏模式，在任何光線條件下都可以呈現可見度極高、對比效果佳的渦流信號。

NORTEC 600重新設計的界面借用了前代NORTEC產品直觀的、利用旋鈕操作的瀏覽方式，并將這種方式與其它廣受歡迎的Olympus儀器所使用的簡潔菜單結構和效率的快捷鍵方式結合在一起。NORTEC 600有4種用途廣泛的型號，具有大量的創新型功能，其中包含應用選擇菜單、多合一顯示、實時讀數，以及凍結模式下的信號校準，從而可以保證任何水平的操作人員都能迅速、輕松地完成檢測。

性能可靠、堅固耐用

NORTEC 600儀器的機殼已經過實地驗證，非常堅固耐用，可以在條件惡劣的野外環境中正常操作。由于NORTEC 600的機殼具有抵御惡劣天氣的耐用性能，因此可以保證用戶順利完成任何渦流檢測工作。

便攜輕盈

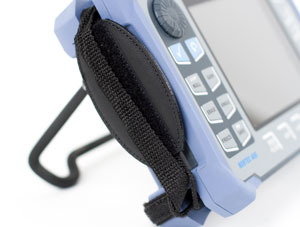

NORTEC 600僅重1.6公斤，且裝有由廠家安裝的手腕帶。手腕帶有助于操作人員直接使用拇指控制按鍵，從而為操作人員提供了手持式儀器的多功能特性。

主要特性

l  設計符合IP66要求

l  符合EN-15548標準

l  長時電池操作時間（長達10小時）

l  5.7英寸明亮的VGA顯示屏

l  所有顯示模式下的全屏選項

l  用于旋轉掃查器模式的經過改進的濾波器

l  帶有預置的應用選項的直觀的界面

l  所有設置配置頁

l  10 Hz到12 MHz的寬泛的頻率范圍

l  自動內部平衡（BNC接口）

l  多有兩個實時讀數

l  自動混合功能

l  存儲容量高達500個文件（程序和數據）

l  機載文件預覽

多用性與兼容性

4種型號，可滿足用戶的所有需求

NORTEC 600有4種用途廣泛的儀器型號，可以滿足用戶各種各樣的檢測需求。從基本型號開始，每種型號儀器都比前一種解鎖了更多可用的功能。為更大程度地方便用戶，我們還可以為用戶遠程解鎖更多其它功能。

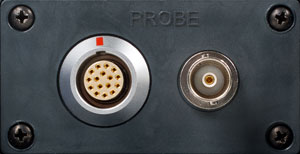

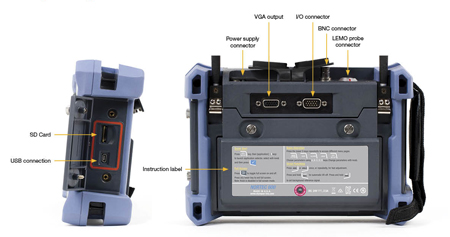

兩個探頭接口

NORTEC 600的所有型號都配有標準的LEMO 16針通用接口，以及用于絕對探頭的BNC接口。用戶只需在儀器界面中簡單地選擇適當?shù)慕涌诩纯?。連接了BNC接口時，儀器具有自動內部平衡功能，從而省去了費事的人為平衡操作。

16針LEMO接口還支持PowerLink NORTEC技術，這個技術可以進行自動探頭識別，并帶有儀器預置功能，可對儀器進行更快的設置。

與當前檢測程序和其它制造商的檢測程序相兼容。

為簡化檢測操作，NORTEC 600包含所有在現存的NORTEC特定檢測程序中使用的傳統模式和布局，以及那些被很多其它設備制造商所使用的模式和布局。標準阻抗圖視圖、掃頻模式（帶狀圖）、分屏顯示、可調整平衡點、十字準線、改進的濾波器響應、參考信號顯示，以及其它多個有用的功能都包含在NORTEC 600的套裝中。

NORTEC 600的附件包含各種線纜和適配器，如：12針LEMO、11針Fischer等類型，從而可與很多其它探頭和旋轉掃查器制造商的產品相兼容。適當?shù)倪m配器或掃查器線纜可以使操作人員僅使用現有的探頭就可利用NORTEC 600儀器所有性能，而無需花費重金購買其它探頭和附件。

呈現工業領域中明亮的顯示圖像

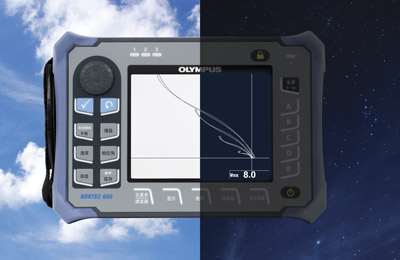

明亮的VGA顯示

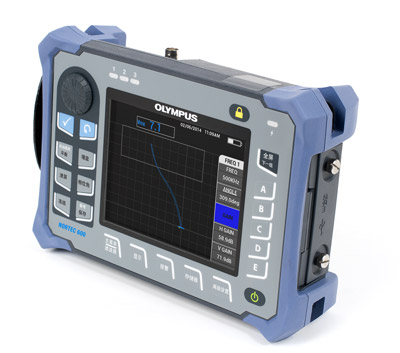

NORTEC 600是便攜式渦流探傷儀市場上擁有明亮顯示圖像的儀器之一。得益于其5.7英寸VGA顯示屏的獨特亮度、分辨率及清晰度，用戶從遠處就可以判讀屏幕上的渦流信號。用戶可以選擇彩色熒屏設置，因此，無論在室內還是在室外使用NORTEC 600，屏幕上的圖像都會同樣清晰、容易判讀。

全屏顯示

NORTEC 600令人印象深刻的VGA顯示屏不僅寬大、明亮，而且新添了一個全屏模式。用戶只需觸摸一下按鍵，即可激活這個全屏模式。

全屏模式存在于所有應用和所有顯示模式中，在延長的時段中讀取信號時，這個功能會地方便用戶的操作。

根據所擁有的NORTEC 600型號儀器，用戶可以選擇以下顯示：

l  單阻抗圖

l  雙阻抗圖

l  掃頻圖（帶狀圖）

l  分屏顯示（掃頻 + 阻抗）

l  瀑布

l  多合一顯示，多顯示3個可配置的軌跡

NORTEC 600與檢測系統的整合過程非常簡便

NORTEC 600儀器可與任何整合性渦流檢測系統天衣無縫地結合在一起使用。NORTEC 600儀器具有很多軟件和硬件功能，可以確保儀器在工業環境中與整個檢測系統一起進行一致性的探傷操作。NORTEC 600技術規格和功能的設計考慮到了積分電路的存在。

 l  設計符合IP66要求

l  -10°C到50°C的操作溫度范圍

l  持續平衡濾波器

l  帶有掃頻報警的帶狀圖視圖

l  6 kHz的測量速率

l  從NORTEC PC機進行遠程控制

l  報警輸出

l  模擬輸出

l  數字式輸入

 清楚直觀、操作簡便的界面

 集效率與簡化性于一體

Olympus在開發NORTEC 600儀器的用戶界面時，希望創造出一個集簡潔、直觀于一體的接近界面。開發的成果是一個完全重新設計的瀏覽系統。這個系統極大地降低了學習曲線，同時又保持了檢測過程中高水平的生產力，即使是無經驗的操作人員也能做到這點。

這款重新設計的用戶界面的所有優勢特點可通過15種之多的語言表現出來。

應用選擇和所有設置

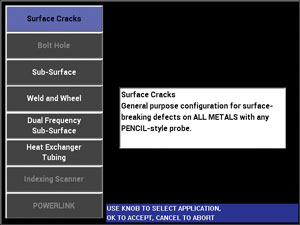

為了滿足客戶的需要，NORTEC 600經過精心設計的新型應用選擇菜單包含了可以節省信號校準時間的預先定義的廠家設置。

儀器還帶有一個新的所有設置頁，可在屏幕上一次顯示所有參數，從而可使用戶迅速配置儀器，以使儀器符合某個具體程序的要求。

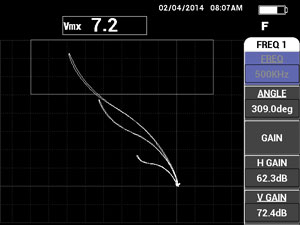

凍結模式下的信號校準

NORTEC 600的這個具有創新特點的新功能可使操作人員集中精力注意探頭的移動，以確保完成滿意的掃查。然后，在信號處于凍結的模式下，用戶還可以調整增益和相位角。

方便的文件歸檔和報告制作過程

只需按一下快捷鍵，即可進行文件保存或參考信號顯示

只需按一下新添的保存鍵，即可立即在儀器內存的同一個文件中保存當前設置（程序）和信號（數據），從而極大地增強了操作的便利性。

屏幕截圖功能還可以被延遲，這樣可以在儀器開始實際截取屏幕圖像之前，使用戶有時間校正手的位置，并完成適當?shù)膾卟椴僮?。機載存儲器可以保存500個文件，這些文件根據需要可以被傳輸?shù)搅硪慌_(tái)儀器中或一臺計算機中。

用戶還可以通過一種更為迅速的新方式從存儲器中調用背景參考信號：當屏幕上顯示實時信號時，只需按住保存鍵，即可將這些相同的信號傳送到背景中。

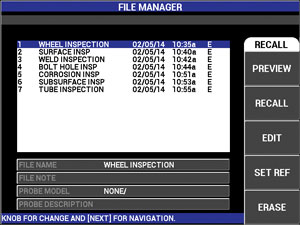

直觀的文件管理

NORTEC 600的新文件管理器菜單得了完全的合理化改進，既未失去其操作的便利性，也沒有降低其檢測效率。文件管理器新添了一個文件預覽功能，可使用戶以非常直觀的方式在不同文件中瀏覽。一旦找到了適當?shù)奈募?，用戶就可以在方便的時候調用這個文件。

文件管理器菜單還可以使用戶通過極少的操作步驟編輯、改寫和刪除任何文件。機載文本編輯器可以方便用戶在檢測現場完成編輯文件名稱、用戶和儀器信息，或簡單地添加注釋等操作。

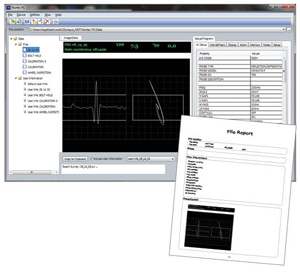

使用NORTEC PC軟件，方便地歸檔文件

在檢測過程中，使用NORTEC PC這個新PC機軟件，可以隨時查看已經記錄下來的缺陷指示。NORTEC PC軟件可以使用戶在NORTEC 600儀器和用戶的計算機之間方便地進行文件交換。通過一個USB線纜，可以建立通訊，而且所有文件都可以被快速下載和上傳。文件被傳送到計算機后，用戶就可以查看文件，將文件拷貝到剪切板，或?qū)⑽募鳛镻DF報告導出。NORTEC PC還帶有一個新的“PDF全部”功能，點擊一下這個按鈕，即可生成整個檢測的報告，從而使歸檔操作更為便捷。

體現在實際應用中的信號表現性能

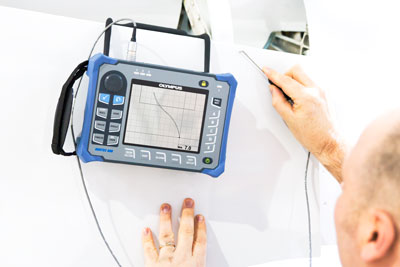

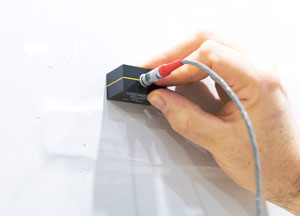

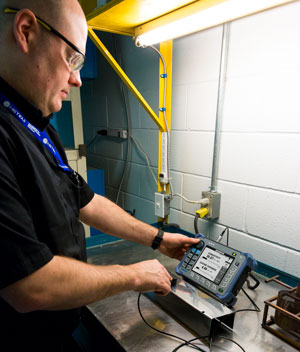

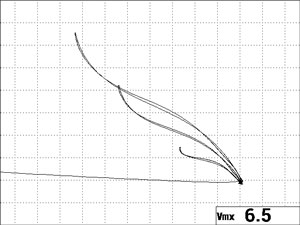

表面檢測

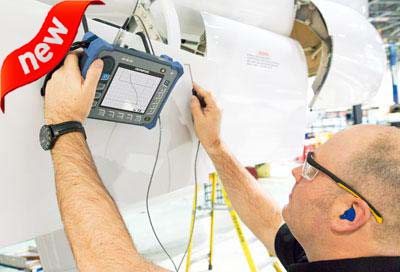

NORTEC 600的高性能、高質量的電子設備及其獨特的鮮亮顯示為表面檢測應用提供了的高質量信號。

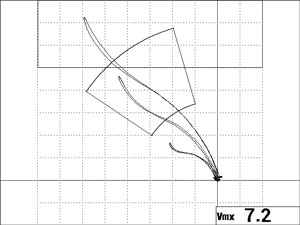

NORTEC 600儀器還包含用于中高頻表面檢測的所有標準功能，其中包括阻抗圖顯示、10×10柵格、掃頻（帶狀圖）、多種報警配置、自動提離等功能。

NORTEC 600的新添功能，如：平衡點十字準線、細（擴展）柵格和網柵格、自動內部平衡線路（使用BNC接口時），使其成為一款可在表面檢測應用中操作極為熟練的工具。

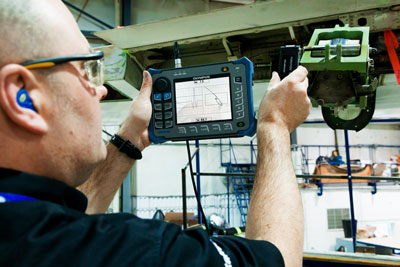

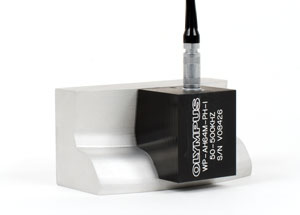

機輪檢測

機輪檢測應用可以好地表明NORTEC 600電子線路的完善水平。用于這種應用的探頭通常會顯示低波幅信號，因此經常需要使用一個前置放大器。但是，由于NORTEC 600具有寬泛的增益范圍（0?–100 dB）和電子設備，儀器可以在機輪檢測過程中傳送信號，因此無需使用前置放大器。

用于螺栓孔檢測的經過改進的濾波器（600S和600D）

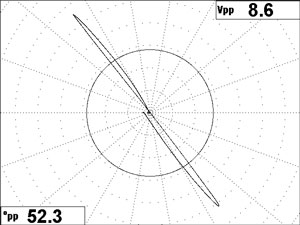

NORTEC 600具有簡化的配置和經過改進的濾波器系統，是一款用于螺栓孔（旋轉掃查器）檢測的理想儀器。新添的NORTEC 600濾波器被默認設置為顯示一種形似數字6的響應信號（這是旋轉螺栓孔應用的典型信號形狀）。用戶根據自己的需要，還可將濾波器設置為顯示形似數字8的 響應信號。若要更簡便地進行配置，操作人員還可以激活新鏈接選項，這個選項可以根據掃查器的速度設置，自動調整濾波器設置。

電導率和涂層厚度測量（600C、600S和600D）

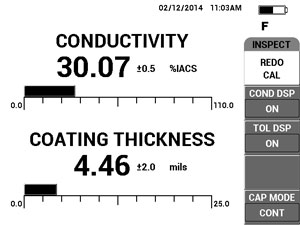

NORTEC 600改進的電導率模式新添了一個簡單明了的校準向?qū)В驅е邪杏捎脩舳x的電導率和涂層厚度參考信息。NORTEC 600可以測量非鐵磁性材料的電導率以及材料上的薄如0.64 mm的非導電性涂層的厚度。

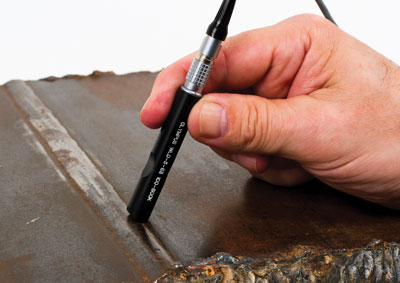

適用于焊縫檢測的優化配置

NORTEC 600儀器具有小巧便攜、堅固耐用的機型特點，因此可以地適用于在惡劣環境中進行的焊縫檢測應用。當檢測人員借助繩索攀爬到高處對焊縫進行檢測時，可以將胸掛帶連接到儀器四個角的錨固裝置上，將儀器掛在胸前對焊縫進行檢測。

NORTEC 600帶有一個即需即用的焊縫設置，從而可以簡化儀器的準備和校準過程。在單頻或雙頻模式下還可以對漆層厚度進行評估（僅NORTEC 600D型號）。

傳統步進掃查器支持關鍵性孔洞的檢測（600S和600D）

使用NORTEC 600對關鍵性孔洞進行的檢測，過程簡便，結果可靠。得益于NORTEC 600對傳統PS5步進旋轉掃查器的支持、改進的瀑布顯示，及其新添的層光標，NORTEC 600可以方便準確地定位分層結構中的缺陷。

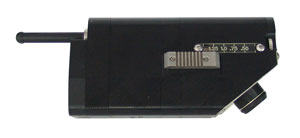

PS5-AL傳統步進掃查器

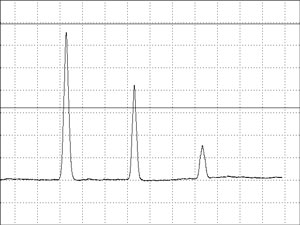

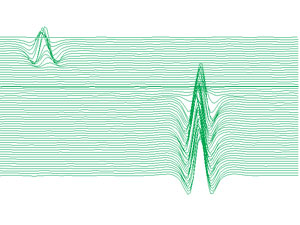

瀑布顯示，帶有新的層辨別光標。

 雙頻檢測的創新性能

多合一顯示（600D）

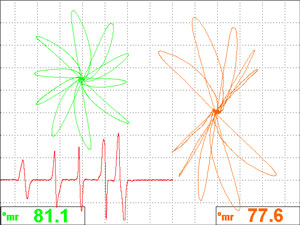

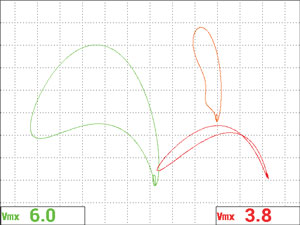

新添的多合一顯示可為頻率1通道、頻率2通道及混合通道多顯示3個可配置的軌跡。每個通道可被顯示為阻抗圖或帶狀圖，可以對每個顯示位置進行獨立控制。

自動混合（600D）

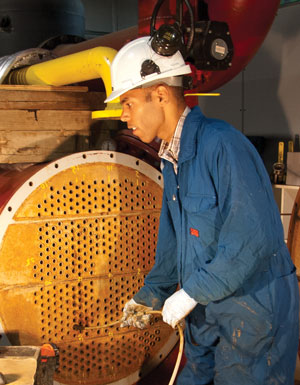

NORTEC 600新添的自動混合功能可以立即將信號混合在一起，從而可使剩余（相減）的信號減到少。這個功能特別適合于熱交換器管件的檢測。

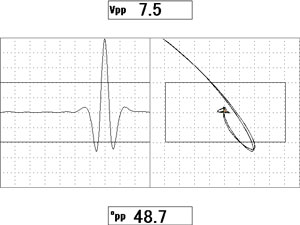

實時讀數

借助于實時讀數參數，用戶可以在儀器的標準或全屏模式下，從幾個信號測量值中多選擇兩個實時顯示在屏幕上。顯示在屏幕上的各種測量值表明信號在不同相位角下的各種波幅。

l  選擇3種峰到峰波幅測量值（水平、垂直或量級

l  從平衡點計算的水平或垂直距離

  l  峰峰值信號的角度（相位）測量值
